SOLIDWORKS MBD

无图纸操作可理顺并加速生产

SOL IDWORK S M BD（基于模型的定义）是用于SOLIDWORKS 3D 设计软件的集成式无图纸制造解决方

案，SOLIDWORKS MBD 直接以 3D 方式指导制造工艺。您可以使用行业标准文件格式（例如 SOLIDWORKS 文件、eDrawings®、3D PDF 和 STEP 242）定义、组织和发布3D PMI，包括 3D 模型数据。基于模型的定义方法可以通过减少制造错误、减少废物和返工成本并降低采购件的采购成本来节省资金，因而各公司非常欢迎这种方法。

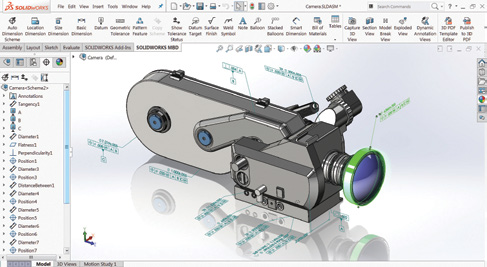

SOLIDWORKS MBD 将数据置于 SOLIDWORKS 3D 环境中，如产品模型、尺寸、几何公差、表面处理、焊接符号、BOM、标注、表格、注释、元属性和其他注释。由于指导操作所需全部信息都与 3D 模型集成，因此不再需要传统 2D 工程图。SOLIDWORKS MBD 直观、互动式的 3D PMI 服务于多种操作用途并可帮助整个操作流程的工作组，例如设计、采购、加工、装配、质量、销售、营销、客户和供应商。

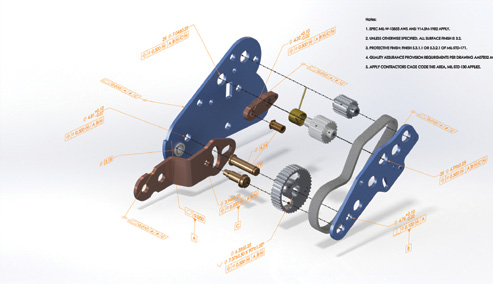

直接以 3D 方式定义 PMI

SOLIDWORKS MBD 直接以 3D 方式定义 PMI，从而避免了与开发和维护 2D 工程图相关的开支和时间（2D 工程图的开发成本最多可占总开发成本的 50%）。借助 3D 数据集成、互动性和丰富的元属性，创建 3D PMI 还有助于加速沟通、缩减供应商报价时间、减少错误。此外，通过最大程度减少 2D 工程图的人工解析以及重新输入公差，SOLIDWORKS MBD 定义的智能 3D PMI 进一步实现了后续制造流程的自动化，比如公差分析、计算机辅助制造 (CAM) 或三坐标测量机 (CMM)。

以整洁、结构化的形式呈现 3D 数据

除了 3D PMI 定义，SOLIDWORKS MBD 还有助于将丰富的数据组织到整洁、结构化的 3D 演示文稿中并带有不同视图和显示设置。甚至可在您旋转模型时智能显示和隐藏 3D注释，以便提供更高的清晰度，同时仍包含对功能至关重要的注释。

自定义 3D 输出模板

SOLIDWORKS MBD 提供了一系列的预定义模板。可以自定义 3D 输出模板的诸多方面，如布局图纸、公司或部门徽标；多个 3D 视口和缩略图；备注；元属性链接和表格，以满足特定交付物的要求。设置后，制造、运营、质量和采购等所有部门都可以将这些模板用作内部和外部流程指南。

将 3D 数据输出并分发到现有流程

SOLIDWORKS MBD 可发布广泛接受的文件格式，如现有流程中经常使用的 eDrawings、3D PDF、STEP 242 文件。eDrawings 文件可以在免费的 eDrawings Viewer 中打开。3D PDF 可以使用包括 Adobe® Reader 在内的各种免费工具进行查看。除了提供工程注释、BOM 和丰富的元属性等相关信息外，您还可以使用“平移”、“缩放”、“旋转”、“测量”、“剖切”和其他 3D 工具以 3D 方式浏览模型。

共享、存档和重用智能 3D 数据

SOLIDWORKS MBD 有助于您直接共享、存档和重用智能3D 数据，包括几何图形、PMI、视图和数据，以便您和供应商无需浪费时间制造传统 2D 工程图。

与 2D 工程图和打印输出携手合作

SOLIDWORKS MBD 与现有 SOLIDWORKS 2D 工程图无缝集成，以 3D 方式创建的 PMI 和视图可直接以 2D 方式重用。多 3D PDF 视口和多 3D PDF 图纸等内置打印输出支持轻松适合于您现有的基于纸质的流程。
